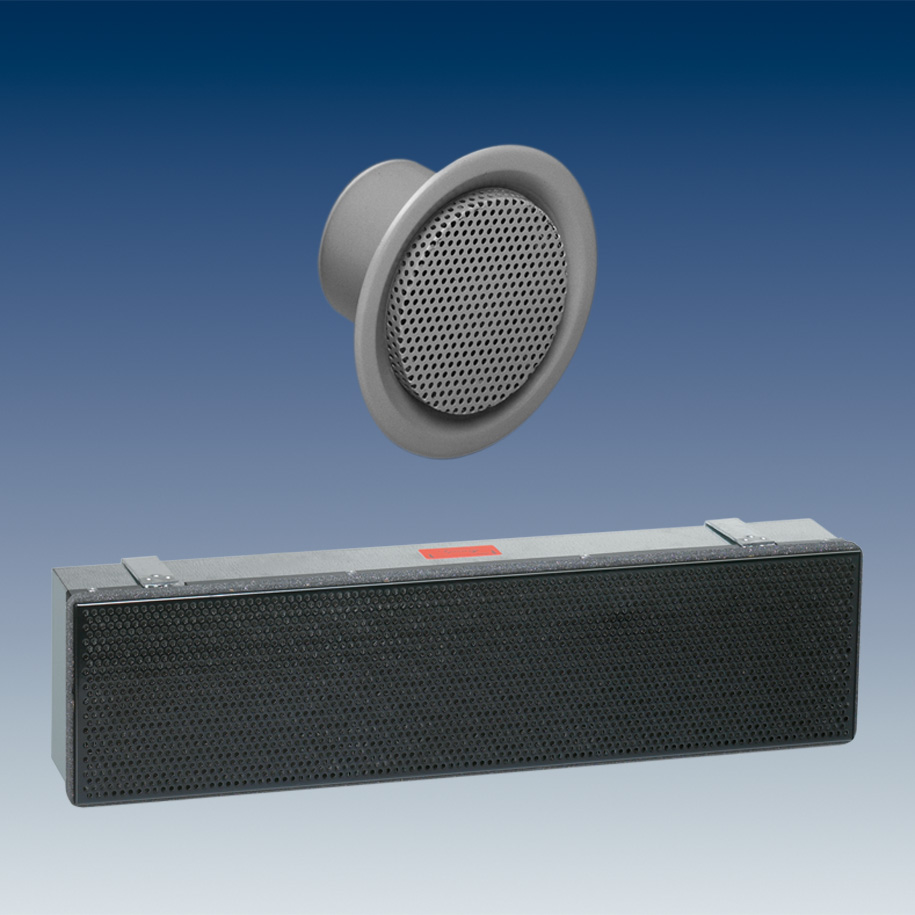

6.3. Nawiewnik źródłowy, stopniowy Typy Q-SR i Q-SL

Do zabudowy w stopniach podłogowych w pomieszczeniach zebrań, sal widowiskowych i teatrów; dostępny w wersji prostokątnej lub okrągły.

Typ Q-SR (nawiewnik okrągły)

Natężenie przepływu powietrza: DN 80: do 35 m³/h, DN 100: do 60 m³/h
Poziom głośności: ≤ 27 dB(A) ref. 10-12W
Głębokość: 80 mm

Typ Q-SL (nawiewnik prostokątny)

Natężenie przepływu powietrza: do 75 m³/(h · m)
Poziom głośności: ≤ 15 dB(A) ref. 10-12W
Długość: variable
Głębokość: 75 mm
Długość standardowa: 120 mm

Dane techniczne i dobór wg. Katalogu DS 4054

Cechy:

  • przyłącze do komory ciśnieniowej pod podłogą
  • zamocowanie w scianie frontowej stopnia podłogowego
  • mało turbulentny nawiew powietrza w pobliżu podłogi
  • niski poziom głośności
